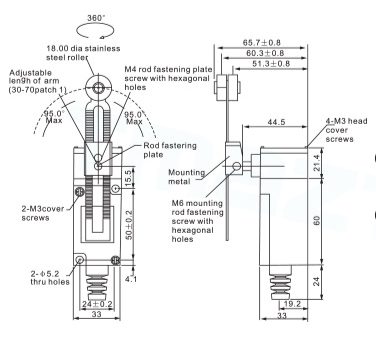

KA-3209雙回路立式行程開關
- 結構特點：雙回路型行程開關 ，穩定可靠，體積小經濟實用
- 外殼材料：由鋅合金與強化塑膠組成，結構堅固
- 防護等級：IP66等級防護，可防水、防油和防塵結構
- 內部結構：內藏微動開關有雙簧片設計結構，機械壽命長
- 應用場合：適用于防滴性，防濺性的場合，如立體車庫，數控機床，印刷機械等
★雙回路型行程開關，用途廣泛
★結構堅固，由鋅合金及強化塑膠組成
★體積小，可防水、防油
★內藏微動開關有雙簧片結構設計，機械壽命更長
★具較大之OT動作
★容易配線之導管設計
★引動器種類多，方便使用
| 型號型號 | KJT | 3205 | 3208 | 3209 | 3212 | 3213 | 3214 | 3267 | 3268 | 3270 | 3289 |
| 操作力 操作力 | OF（最大）（最大） | 750克-厘米 | 750克-厘米 | 750克-厘米 | 750克-厘米 | 900克-厘米 | 900克-厘米 | 150克 | 150克 | 150克 | 550克-厘米 |
| 回彈力 | RF（最小）（最小） | 100克-厘米 | 100克-厘米 | 100克-厘米 | 200克 | 200克 | 200克 | 30克 | 30克 | 30克 | 100克-厘米 |
| 前預行程 | PT（最大）（最大） | 20 | 20 | 20 | 1.8毫米 | 1.8毫米 | 1.8毫米 | 30毫米 | 30毫米 | 30毫米 | 20 |
| 觸發位置 | 目標價（±10%） | 22.5° | 22.5° | 22.5° | 2.0毫米 | 2.0毫米 | 2.0毫米 | 22.5° | 22.5° | 22.5° | 22.5° |
| 行程移動分辨率 | MD（最大）（最大） | 10 | 10 | 10 | 1.2毫米 | 1.2毫米 | 1.2毫米 | 14 | 14 | 14 | 14 |
| 觸后行程 | OT（最小）（最小） | 75 | 75 | 75 | 4.0毫米 | 4.0毫米 | 4.0毫米 | 20毫米 | 20毫米 | 20毫米 | 75 |
| 累積總行程 | TT（最小）（最小） | 95 | 95 | 95 | 5.8毫米 | 5.8毫米 | 5.8毫米 | 50毫米 | 50毫米 | 50毫米 | 95 |
| 雙斷開機械功用 | INO+INC 力斷開卡扣動作 強迫斷開快速機芯 |
| 額定電壓/電流 額定電壓/電流 | 10（4）A，125，250VAC/6（2）A，380VAC 電感負載，余φ=0.4 |
| 接觸電阻 接觸電阻 | 初始<10mΩ，經測試<30mΩ |
| 絕緣電阻 | 100VDC 時最小 500mΩ |
| 電介強度 | AC 200VAC/分鐘，用于裸露金屬/端子、接地和對極之間 |
| 電性壽命 | 500，000 在 10A 250VAC 阻性 |
| 機械壽命 | 20,000,000 |
| 操作速度 運行速度 | 120 賽爾斯/分鐘 |
| 防水防塵能力 | IP66（防壓力水柱級） |
| 上升溫度 | 在額定電壓/電流下，在整個環境溫度范圍內最高 30°C |
| 合乎標準 | CENELEC EN 50041，EN 50047，IEC 337-1，VDE 0660 |
| 操作溫度 | -25°C~+80°C |
| 保存溫度 | -25°C~+80°C |
| 濕度 | 最大95°相對濕度（無露水） |
| 沖擊系數抗沖擊性 | 自由倉位 10G 超行程倉位 30G |
| 振動頻率 振動頻率 | 最大 55Hz |
| 端子螺絲扭力 | 6-8公斤法-厘米 |
| 其它螺絲扭力 | 蓋子 12-14 千克英尺厘米/頭 8-9 千克英尺厘米/安裝 50-60 千克英尺/厘米 |
| 裸銅線尺寸 裸線恒河 | φ2 最大 |
| 電纜尺寸 電纜直徑 | φ9 最大值（如果使用電纜 IP 66 φ8-9） |
